別墅儲水式 + 燃氣熱水器組合零冷水系統設計方案

為滿足別墅多用水點、大用水量的熱水需求，同時兼顧節能與舒適，市場實踐表明，以節能儲水式熱水器為主、燃氣熱水器為輔的零冷水系統方案，是相較于單一熱水器更為高效和經濟的解決方案，方案詳情如下：

一、系統核心配置與設計原則

（一）核心熱水器選型

主用熱水器：選用節能型儲水式熱水器，具體可從空氣能熱水器、承壓式太陽能熱水器、電熱水器中擇一，其水箱作為系統循環中心，保障基礎熱水儲備與水溫穩定。

備用熱水器：搭配即熱式燃氣熱水器，僅在主用熱水器水溫不足時啟動，避免因用水高峰出現熱水斷供問題。

（二）設計核心原則

以儲水式熱水器水箱為循環核心，熱水從水箱流出后，經 “恒爾暖自控中心” 及各用水點，最終回流至水箱，形成完整循環。

嚴格遵循 “主儲熱、輔燃氣” 邏輯，僅當主熱水器出水溫度低于設定值時，才啟動燃氣熱水器二次加熱，杜絕以燃氣熱水器為循環中心導致的高耗氣問題。

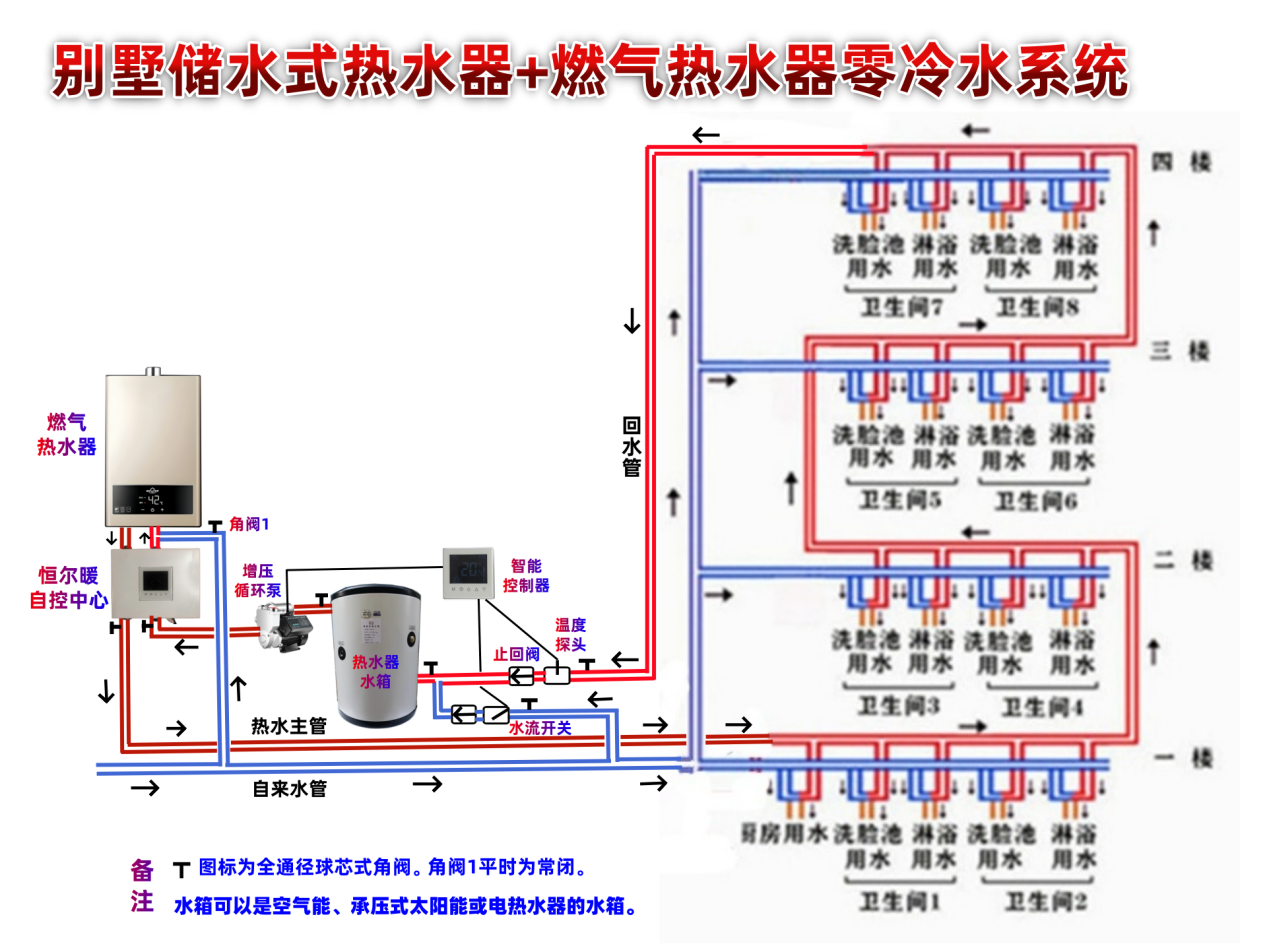

二、系統布管方案

（一）關鍵部件連接邏輯

循環泵安裝：將循環泵裝于儲水式熱水器水箱出水口，通過管道與 “恒爾暖自控中心” 右下口對接，兩者之間不得設置任何用水點，確保循環動力穩定。

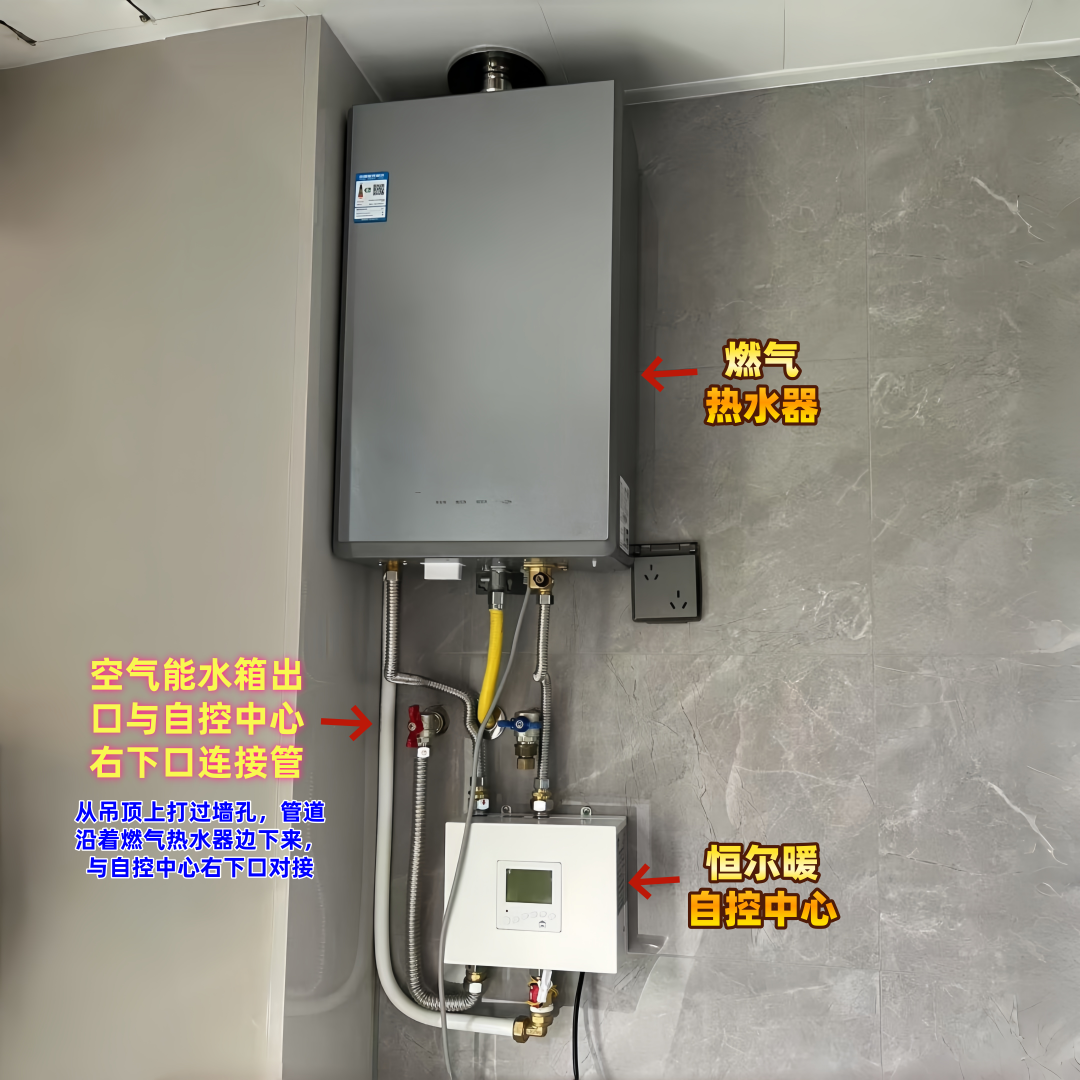

自控中心接管：自控中心右上口接燃氣熱水器冷水入口，左上口接燃氣熱水器熱水出口，左下口連接熱水主管，實現冷熱進水與二次加熱后的熱水分流。

主管與回水管布置：熱水主管依次覆蓋廚房、一樓至三樓各衛生間，延伸至最后一個用水點后，轉為回水管向水箱方向布置；回水管通過三通與自來水管合并后接入水箱進水口，且在回水管與三通之間安裝止回閥，防止水逆流。

（二）大 / 小循環選擇與注意事項

熱水循環系統有大循環和小循環兩種設計方法。

1、大循環的定義：

熱水主管直接到用水點處的，利用內絲三通和角閥與水龍頭直接連接，如下圖。

2、小循環的定義：

熱水主管通過一截支管與用水點水龍頭連接經過。如下圖。

3、大/小循環系統的對比

三、智能控制與關鍵部件安裝

（一）雙熱水器智能控制邏輯

以 “恒爾暖自控中心” 為控制核心，預設最低用水溫度（通常為 40°C）：

當儲水式熱水器出水溫度達到設定值時，熱水直接流經自控中心至用水點，不經過燃氣熱水器；

當水溫低于設定值時，自控中心自動引導熱水進入燃氣熱水器二次加熱，加熱后再輸送至用水點，無需手動切換。

欲了解更多智能控制“恒爾暖自控中心”的有關知識，請復制一下鏈接，打開淘寶詳情頁查看：https://item.taobao.com/item.htm?ft=t&id=966925655711

（二）循環泵及智能控制器配置與安裝

1. 選型要求

優先選用 “恒爾暖 WiFi 循環泵智能控制器套件”，需具備溫度控制、定時 + 溫控、水流控制功能，支持手機 APP 遠程控制，減少能耗與燃氣熱水器啟動次數。

2. 安裝規范

四、系統優勢總結

本方案通過 “儲水式為主、燃氣為輔” 的組合模式，結合 “恒爾暖” 智能控制設備與科學布管，既實現了即開即熱的零冷水體驗，又避免了單一熱水器的供水量不足或高能耗問題；全程智能控制無需手動操作，兼顧別墅用水的舒適性、穩定性與節能性，滿足多區域、大用量的熱水需求。
